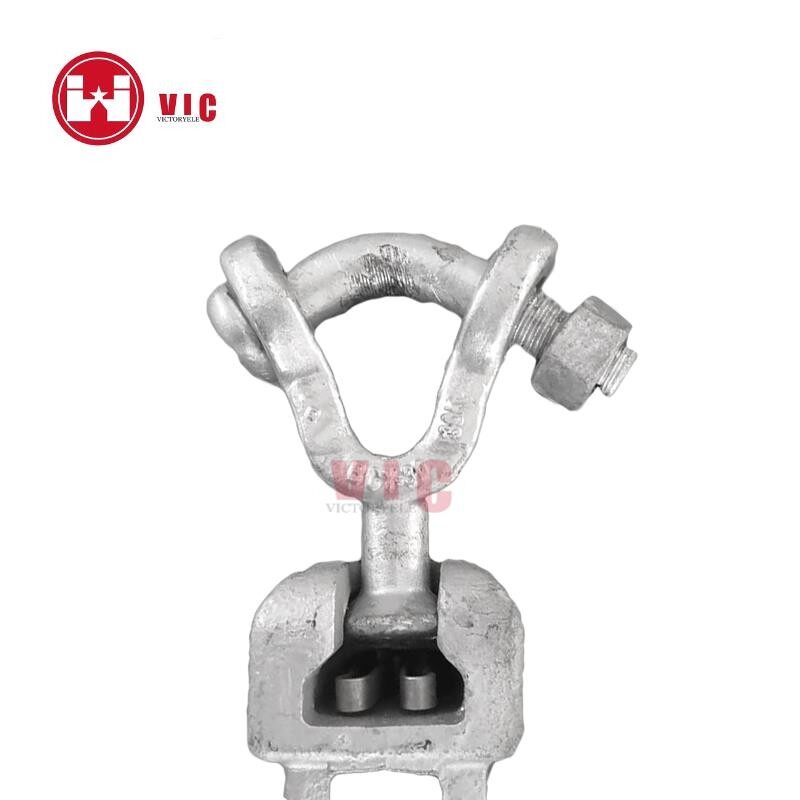

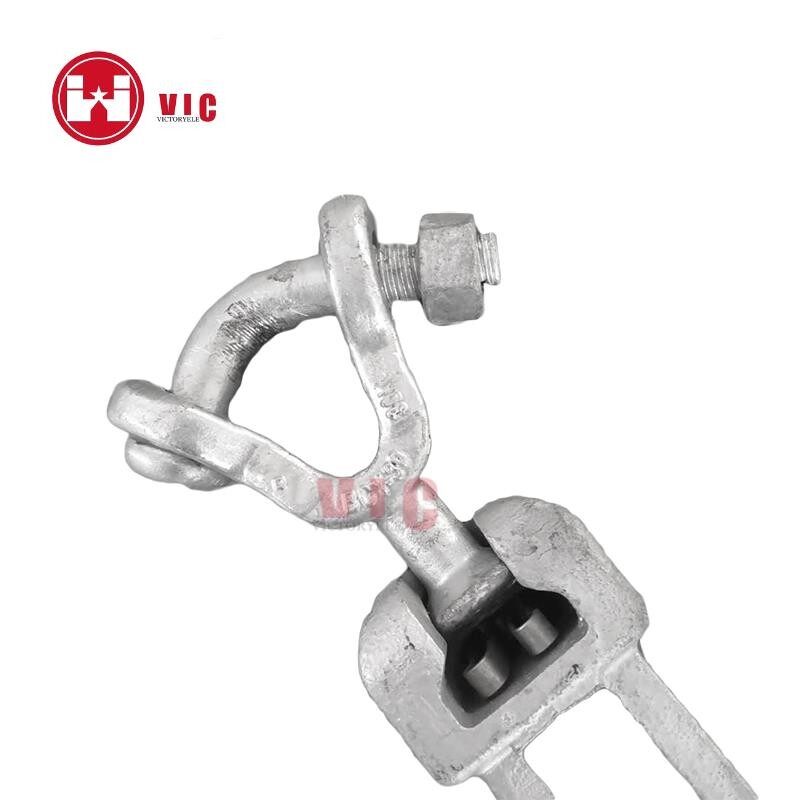

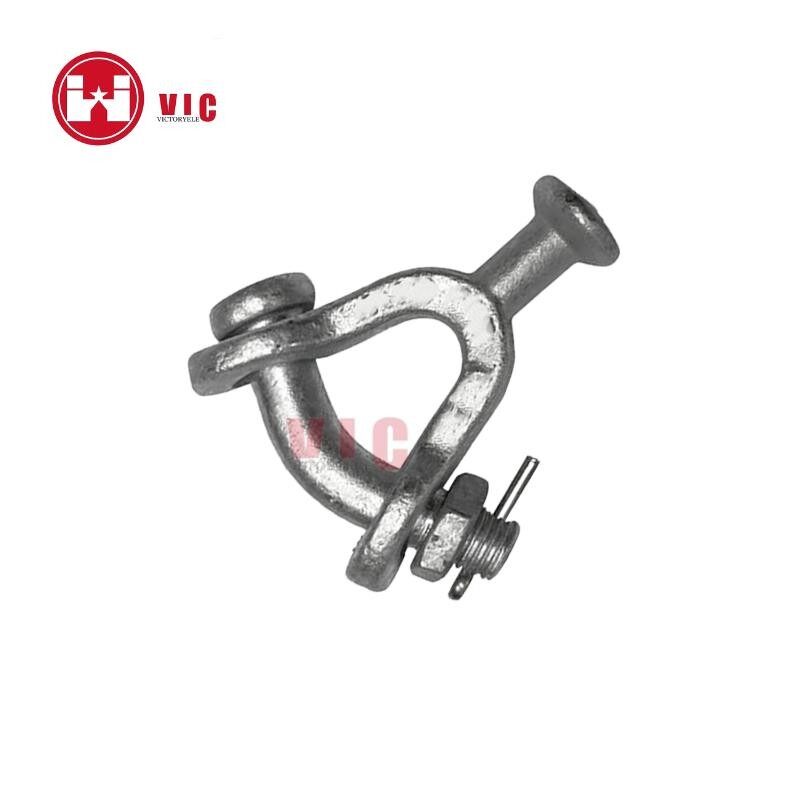

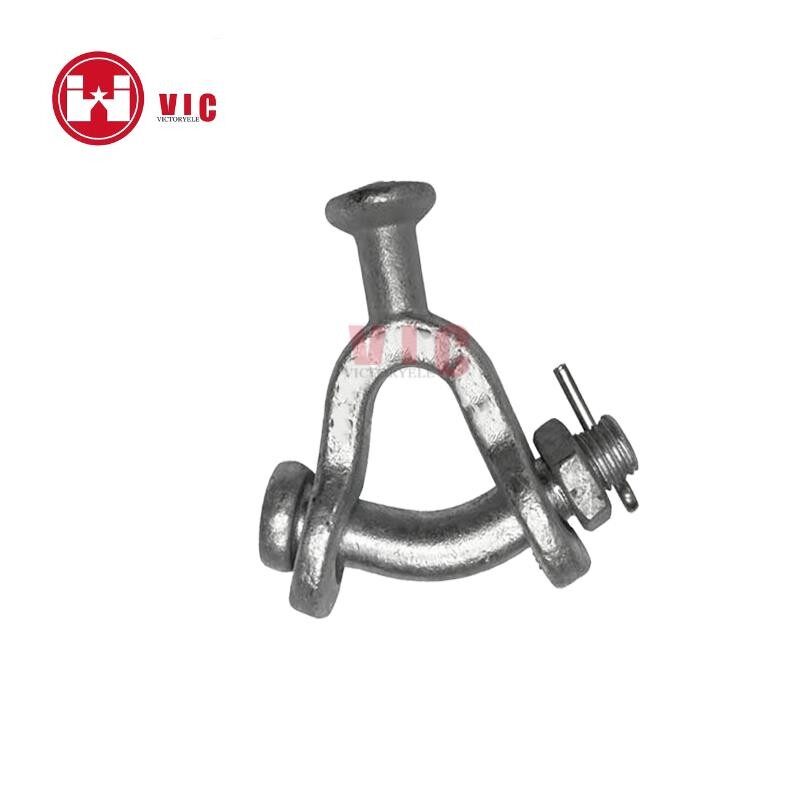

Y Ball Clevis
giriiş
Y Ball Clivis, esas olarak yalıtkan dizelerini havai iletim hatlarına bağlamak ve sabitlemek için kullanılan güç sisteminde yaygın olarak kullanılan bir tür bağlantı bağlantı parçalarıdır. Ana yapısı, üst ark kısmı ve aşağı doğru uzanan iki daldan oluşan Y şeklinde. Bu tasarım, asılı halkanın aynı anda bir kuleye veya başka bir destek yapısına bir dizi izolatör bağlamasını sağlar. Kavisli üst, izolatör ile bağlantı için tasarlanmıştır ve genellikle bilyalı ve soket uyum veya cıvata ile sabitlenir. Kule veya diğer yapısal parçalarla bağlantı için iki dal, genellikle cıvatalarla sabitlenir. Genellikle iyi mekanik gerilme yükü ve yüksek korozyon direnci ile karbon çeliğinden yapılmıştır. Ve sıcak daldırma galvanizleme yüzeyi dış mekanlarda korozyon direncini artırabilir. Asma halka genellikle kurulum ve bakım yönlendirmesi için kullanılan "305" gibi model veya nominal yük kapasitesi ile işaretlenir.
Ürün detayı
- Malzeme: Karbon çeliği
- Min gerilme mukavemeti: 30, 000 lbs
- Derece: 45 derece
- Cıvata Gibi: Çin'de Sınıf 8.8 (ABD'de 5. sınıf)
- Cıvata Boyutu: 3/4 "
- Cotter Pimi: Paslanmaz Çelik 304
- Yüzey Tedavisi: Sıcak daldırılmış galvanizleme
- Ticaret Dönemi: T/T, L/C
- Paketleme: karton ve palet
- Fonksiyon: Yalıtcı Dizeleri Tepegöz İletim Hatlarına Bağlama ve Sabitleme
- ODM: Destek
- Örnek: Ücretsiz
Başvuru
A. Yüksek voltajlı şanzıman hatları: Y Ball Clivis, şanzıman hatlarının güvenliğini ve stabilitesini sağlamak için yüksek voltajlı iletim hatlarında izolatör dizelerinin bağlantısı ve sabitlenmesi için kullanılır.
B. Diğer uygulamalar: Trafo merkezleri, dağıtım hatları, vb.
Özellikler
A. Kompakt Tasarım: Tasarımı kompakttır ve sınırlı alanda kullanım için uygun olan küçük alan kaplar.
B. Kolay kurulum: Basit bakımı hızlı bir şekilde hat kurulumu ve bakım çalışmaları yapabilir.
C. Yüksek Güvenilirlik: Y Ball Clivis basit bir yapıya, yüksek güvenilirliğe sahiptir ve uzun süre dış ortamda istikrarlı bir şekilde çalışabilir.
